机架

重型焊接结构，承载整套设备，确保设备长期稳定运行。

左右 C 形轨道

采用伺服/变频驱动，可自动调节轨道高度和开口尺寸，适应不同外径和宽度的钢卷。

动力小车

沿 C 形轨道高速运行，携带膜卷完成覆膜作业，由聚氨酯摩擦轮驱动。

膜卷机构

用于安装膜卷，方便更换膜卷，系统可智能提示换膜时机。

护角机

根据钢卷规格自动调整位置，自动输送并切断护角，保护钢卷边缘。

地辊驱动系统

驱动钢卷旋转，与动力小车协同完成覆膜包装。

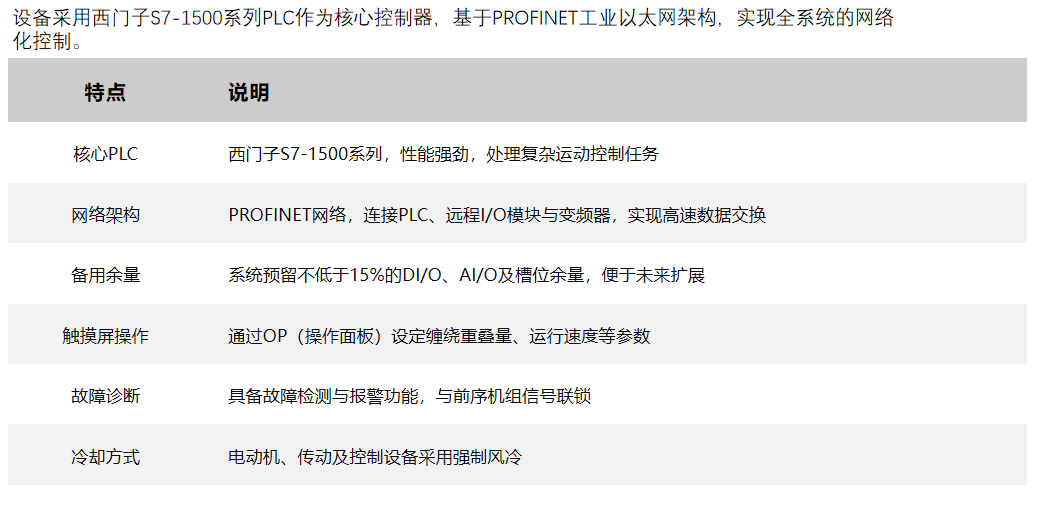

控制系统

采用西门子 S7-1500 PLC 和 PROFINET 网络架构，实现设备稳定可靠的自动化控制。
